| 一、產品簡介 |
ZJS系列在線式手動清洗過濾器適用于各種供水系統、工藝管路及工業循環水系統，特別是24小時連續運行的不停機系統，確保系統的安全可靠運行，是一種簡潔高效的過濾器，廣泛應用于石油、化工、冶金、環保、采礦、制藥、食品、造紙等領域。
本系列過濾器清洗模式兩種：刷式和導流式。 |

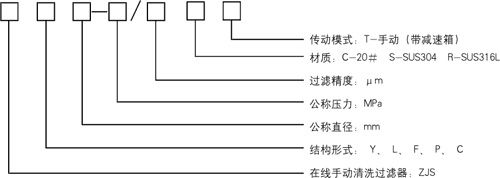

| 二、型號標注 |
|
|
| 三、工作原理與結構特點 |
ZJS系列刷式手動清洗過濾器是一種過濾與清洗同步實現的過濾裝置，由碳鋼或不銹鋼筒體、不銹鋼刷、不銹鋼楔形濾網、壓力表及排污閥等組成。流體經過濾器后，雜質被攔截在濾筒內壁，當進出口壓力表產生一定壓差時，無需停機拆卸過濾器，只要打開排污閥輕輕轉動手柄，使刷子在濾筒內壁作圓周運動，把雜質從濾筒光滑的內壁上刷下，隨水力方向排出，即可完成清洗過程。
ZJS系列導流式手動清洗過濾器工作原理參見ZJDP型自潔式過濾器部分。 |
| 四、主要技術參數 |
| 1、公稱通徑：DN50-600 |
4、工作壓力：0.15-4.0MPa |
| 2、最高工作溫度: ＜200℃ |
5、過濾精度: ≥80μm |
| 3、壓力損失：0.025-0.05MPa |
6、清洗耗水量：約為主管道流量的1% |
|
| 五、結構形式及外形尺寸 |
|

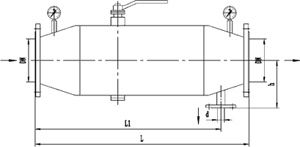

ZJSY型刷式在線式手動清洗過濾器
|
|
|
|
ZJSY型刷式在線式手動清洗過濾器
|
|
|
|
| 本表參數適用于: 工作壓力≤1.0MPa，過濾精度≥0.08mm，其它工作壓力、過濾精度及規格尺寸可按用戶要求設計。 |
|
|
|

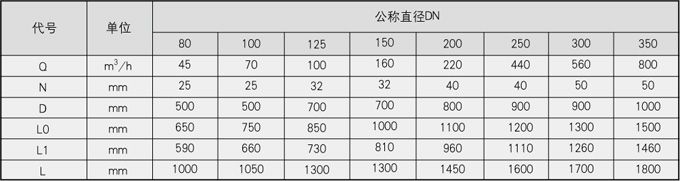

ZJSL型刷式在線式手動清洗過濾器
|
|
|
1、本表參數適用于：工作壓力≤1.0MPa，過濾精度≥100μm，其它工作壓力、過濾精度及規格尺寸可按用戶要求設計。
2、本過濾器可以根據用戶工藝要求設計成進出口位于同一高度。
3、注：筒體直徑≥500mm時, 過濾器封頭采用橢圓形封頭形式。 |
|
|
|
|

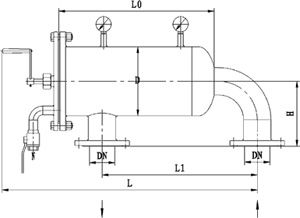

(DN≤125)ZJSL型在線式手動清洗過濾器
|
(DN≥150)ZJSL型在線式手動清洗過濾器
|
|
|
ZJSF型刷式在線式手動清洗過濾器
|
|
|
|
ZJSF型刷式在線式手動清洗過濾器
|
|
|
1.本表參數適用于：工作壓力≤1.6MPa, 過濾精度≥100μm，其它工作壓力、過濾精度及規格尺寸可按用戶要求設計。
2.注：筒體直徑≥500mm時, 過濾器封頭采用橢圓形封頭形式。 |

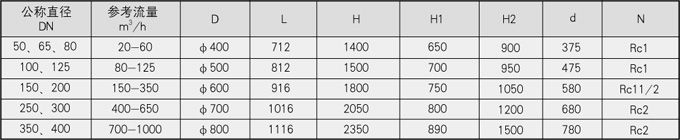

| ZJSP Ⅰ型過濾器 |
|
|
| 注：筒體直徑≥500mm時, 過濾器封頭采用橢圓形封頭形式。 |
|
| ZJSP型導流式在線式手動清洗過濾器 |
 |
|
ZJSP Ⅰ型過濾器
|
|
|
| ZJSP Ⅱ型過濾器 |
 |
 |
|
ZJSP Ⅱ型過濾器
|
|
|

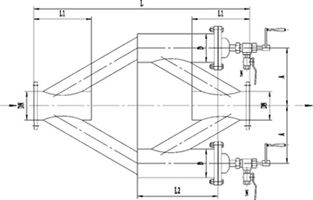

| ZJSC型復合式在線式手動清洗過濾器 |
|
|
|
ZJSCⅡ型復合式在線式手動清洗過濾器
|

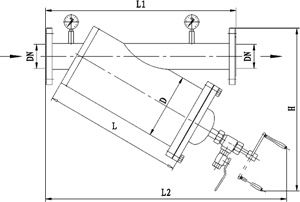

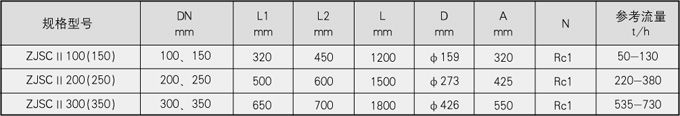

| 1、ZJSCⅡ型復合式在線式手動清洗過濾器 |
|
|

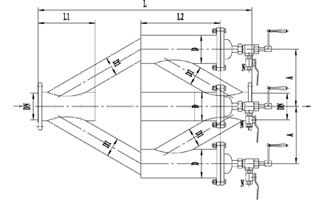

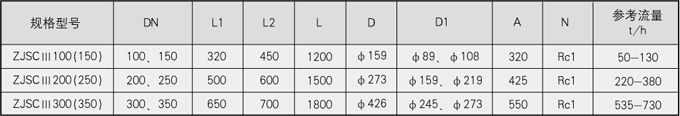

| 2、ZJSCⅢ型在線式手動清洗過濾器 |
|
|
|
ZJSCⅢ型在線式手動清洗過濾器
|
|
|
| 六、注意事項 |
| ZJS型在線式手動清洗過濾器可水平或垂直安裝，安裝時應注意外殼上箭頭方向必須與水流方向一致。 |
| 七、訂貨須知 |
1、本公司生產的Z J S系列過濾器，公稱壓力等級為0.6、1.0、1.6、2.5、4.0、6.3M P a,采用化工部HG20592標準，用戶如采用GB、JB、ANSI、JIS等法蘭標準，請在合同中注明。
2、過濾器型號所注材質：C-20號碳鋼，S-1C r18N i9T i/0C r18N i9,R-316L;如需特殊材料，請在合同中注明。
3、選購過濾器時，敬請用戶正確書寫型號、規格及操作模式，提供如下工況資料：
a 最高工作壓力
b 最高工作溫度
c 過濾精度
d 介質名稱、濃度、粘度
e 雜質含量比率、雜質粒徑
4、非標產品，可按用戶提供的圖紙及技術條件進行設計和制造。 |
