| 四、典型實例 |

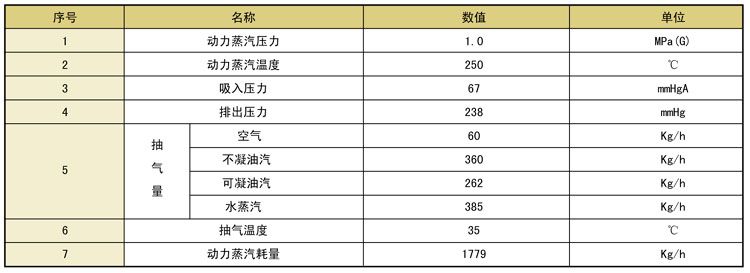

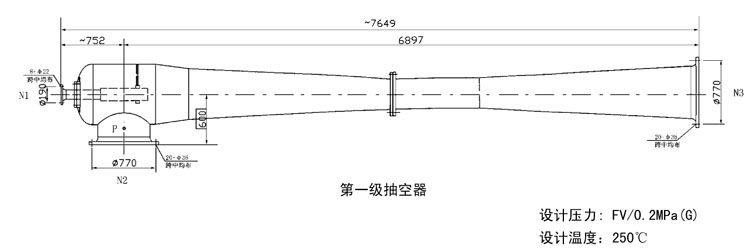

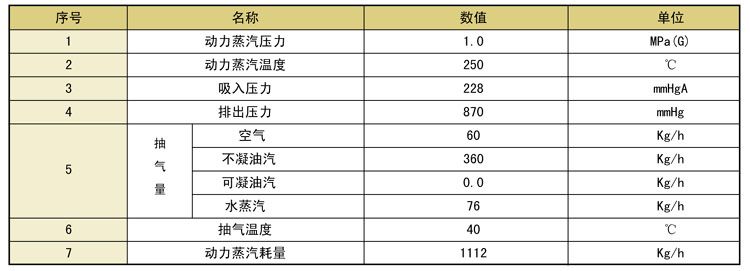

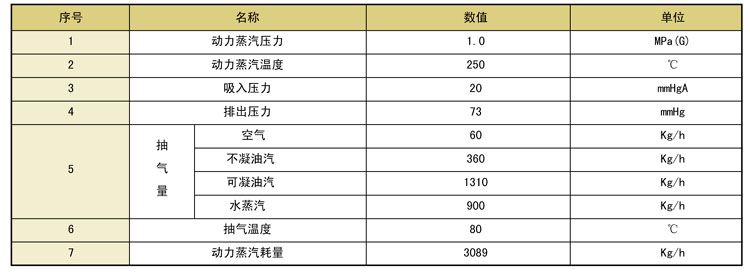

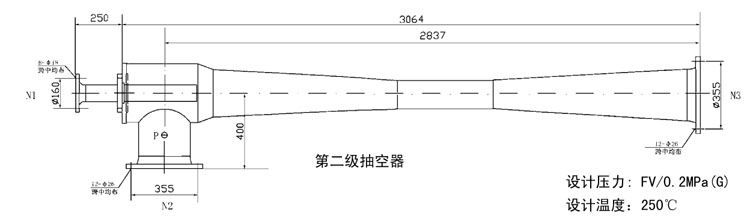

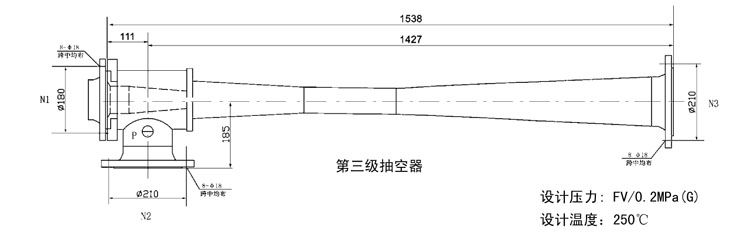

某煉油廠450萬噸／年常減壓裝置、減壓塔頂三級抽空器由我公司設計制造。設備運行良好，各部件性能穩定，具體
尺寸如下： |
 |
 |
 |
 |
 |
 |
| 五、安裝說明 |
| 蒸汽噴射真空泵系統的安裝質量對其安全運行和工作能力有很大影響。因此在安裝前必須了解安裝規程，下面幾點供用戶安裝時參考。 |
| 1、安裝前的準備工作： |
?、偈┕で?，用戶必須熟悉工藝流程圖和設備安裝總圖；了解裝配尺寸，裝配要求，技術條件及相互連接的部件；
?、趯Υ惭b的部件進行清點，并對各部件進行檢驗，對不合格的產品，應通知供貨單位派人進行修復；
?、蹖Π惭b的部件內部進行徹底清除，尤其是蒸汽管道和冷卻水管道的雜物，是造成真空泵工作不正常的主要因素之一；
?、?chē)栏駲z查蒸汽管道內表面銹蝕情況，并在安裝前徹底清除銹塊，銹蝕嚴重的管道禁止使用。
?、輽z查安裝設備的機座的地腳螺栓相互間位置尺寸是否正確，機座高度是否符合設計要求。 |
| 2、安 裝： |
?、俑髟O備安裝尺寸見設備安裝總圖
?、诎惭b時先從各冷凝器定位安裝開始，先將第一主冷凝器吊裝在機座上，對第一主冷凝器的安裝位置進行校正，合格后將第一主冷凝器完全固定；混合冷凝器必須垂直安裝（允許垂直誤差小于2°）。
?、燮溆嗬淠鞯陌惭b要求同上。
?、苋缓髮⒏骷墖娚淦鬟B接在系統和冷凝器之間，每個噴射器的連接類型和排列已在工藝流程圖和設備安裝圖里表示。噴射泵的方向未經預先同意不能改變。
?、菡羝麌娚渲笨毡美淠鞯陌惭b高度為冷凝器出水口離液封水箱液面12米。大氣腿應伸入液面下，深度應等于其管徑，且不小于200mm。
?、薜谝?、二級噴射器中重量、尺寸較大的噴射器應予于支撐，固定。
?、甙惭b蒸汽管道和冷卻水管道時，不能有焊渣等雜物殘留在管道內，以防止噴嘴堵塞。
?、嗾羝艿缿斜卮胧?，并以1%的坡度向蒸汽分汽缸傾斜。
?、岙斦羝麌娚湔婵毡脼閱渭壉没蚨嗉壉貌粠е虚g冷凝器時，設備的安裝高度不受限止。排大氣的消音冷凝器（直冷或間冷）的安裝高度也不受限止。
?、獍惭b后整個真空系統要求有良好的密封性，所有的真空室、真空管道、排水管及各級蒸汽噴射器的連接處均應嚴格密封，并進行密封檢驗。 |
| 3、安裝注意事項：： |
?、俑鶕淠飨滤艹叽绨惭b真空冷凝器的下水管，如下水管需折彎安裝時，其斜管與垂直管的夾角不應小于45°，下水管的底部應配有法蘭，以便真空設備進行氣密性試壓檢漏時密封用；
?、谂c真空設備相連接的各管道應嚴格按設備安裝總圖要求的通徑配備，不得隨意變小管徑；
?、鄹鬟B接法蘭密封面的墊片要平整，不得有折痕，墊片內徑不得小于管口內徑。
?、馨丛O計要求安裝供水管線，安裝完成后在與冷凝器接口連接前，對供水管線進行吹掃，然后供水系統進行水壓試驗，試驗壓力為0.4MPa(G)，保壓30分鐘，不得泄漏，試壓合格后拆除盲板，將供水管與冷凝器連接；
?、莅丛O計要求安裝供汽管線，安裝完成后在與各級噴射泵接口連接前，對供汽管線進行吹掃，然后供汽系統進行氣密性試驗，試驗壓力為1.0MPa(G)，保壓30分鐘，不得泄漏，試壓時壓力需逐步提高，試壓合格后拆除盲板，將供汽管與噴射器連接；
?、薨惭b完成后，將真空設備的所有接口用盲板封死，對真空設備進行氣密性試壓檢漏，通0.2M P a(G)的壓縮空氣，保壓24小時，要求每小時的平均壓降不大于2%，氣壓試驗應在安全部門監督下進行，真空設備進行氣密性試壓檢漏，包括各級真空泵，冷凝器、泵間接管、冷凝器的排液管。 |
