| 一、用途 |
| 聚結分離裝置主要用于分離汽油、航空燃料和柴油中的茍性堿以及液化石油氣中的胺，降低再加工費用，減少維護，從而提高產品質量。 |
| 二、適用介質 |
三、主要性能參數 |
聚結分離器可通過更換不同材料的濾芯以適應不同的介質：
1、航空燃料、汽油、煤油、柴油；
2、液化石油氣、石焦油、苯、甲苯、二甲苯、異丙苯、聚丙苯等；
3、汽輪機油和其他低粘度的液壓油、潤滑油；
4、環乙烷、異丙醇、環乙醇、環乙酮等；
5、其它碳氫烴類化合物。 |
※起始壓差：＜0.03MPa
※******允許工作壓差：0.1MPa
※最高工作溫度：80℃
※脫水能力：水含量最高可達15%
※濾芯結構強度：＞0.7MPa
※過濾精度：最高可達1μm
※出口游離水含量：＜0.03ppm(達到API最新標準)
※殼體設計壓力等級1.0MPa和1.6MPa或更高
※材質：Q235-B、16MnR或不銹鋼 |
|

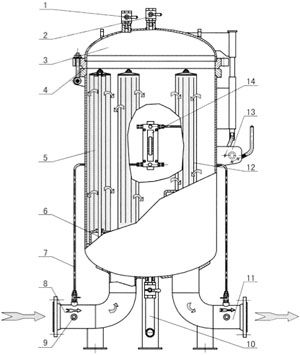

| 四、工作原理圖示及各部分名稱 |
| 聚結分離器內部裝有兩種功能不同的濾芯——聚結濾芯和分離濾芯。欲脫水的介質由聚結分離器進口進入殼體，由聚結濾芯托盤分配與每一個聚結濾芯，液體從聚結濾芯內部流向外部，經過過濾、破乳、聚結、沉降四個過程，將乳化的液體破乳，再將破乳后的小水珠聚結成大水珠，沉降到殼體底部。部分未來得及沉隆的小水珠隨液體流向分離濾芯，分離濾芯由特種材料制成，具有良好的憎水性能，小水珠被完全有效地攔截在濾芯外面，再次聚結成大水珠沉降，從而確保有效地脫除水份。沉降到殼體底部的水份由液位計顯示出來，可定期不定期地將水份及污物通過排水閥排出。分離掉水份的介質由分離濾芯托盤匯集后，從分離器出口流出。 |
|
|
1、安全閥接口
2、排氣閥
3、聚結分離器上蓋
4、O形密封圈
5、聚結濾芯
6、聚結濾
7、引壓管
8、聚結分離器進口
9、取樣口
10、液位計接口
11、聚結分離器出口
12、分離濾芯
13、手動杠桿開蓋裝置
14、壓差計 |
|

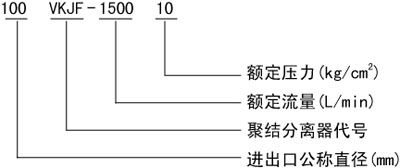

| 五、型號說明 |
|
|
|
|

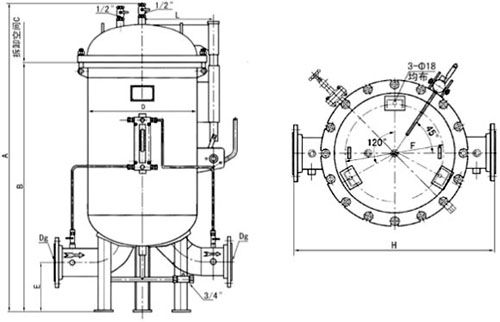

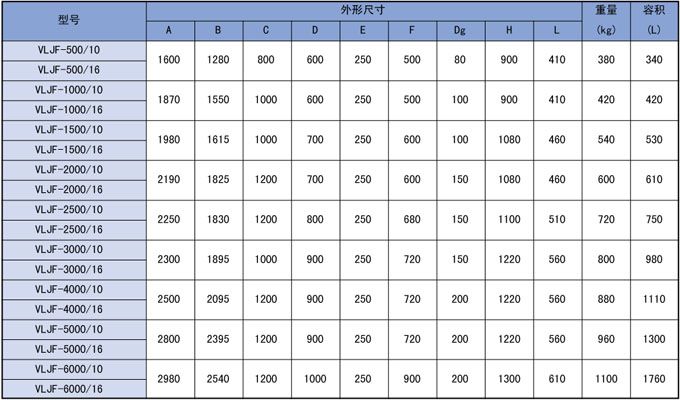

| 六、VKJF外形尺寸表 |
|
|
★注:建議用戶或設計人員在聚結分離器前配備預過濾器，以便延長聚結濾芯的使用壽命。
我公司可根據用戶要求對聚結分離器進行特殊設計及制造，臂如設計成臥式。 |
